HARDWARE JARINGAN

Di dalam membentuk suatu jaringan, baik itu bersifat LAN (Local Area Network) maupun WAN (Wide Area Network), kita membutuhkan media baik hardware maupun software. Beberapa media hardware yang penting di dalam membangun suatu jaringan adalah kabel atau perangkat Wi-Fi, ethernet card, hub atau switch, repeater, bridge, atau router. dll.
1. Kabel


Ada beberapa tipe (jenis) kabel yang banyak digunakan menjadi standar dalam penggunaan untuk komuniasi data dalam jaringan komputer. Kabel-kabel ini digunakan harus lulus uji kelayakan sebelum dipasarkan dan digunakan.
Perlu diingat bahwa hampir 85% kegagalan yang terjadi pada jaringan komputer disebabkan karena adanya kesalahan pada media komunikasi yang digunakan, termasuk kabel dan konektor serta kualitas pemasangannya. Kegagalan lainnya bisa disebabkan faktor teknis dan kondisi sekitar.
Setiap jenis kabel mempunyai kemampuan dan spesifikasi yang berbeda. Oleh karena itu dibuatlah pengenalan tipe kabel. Ada dua tipe kabel yang dikenal secara umum dan sering dipakai untuk LAN, yaitu coaxial dan twisted pair (UTP unhielded twisted pair dan STP shielded twisted pair).

a. Coaxial Cable

Dikenal dua jenis tipe kabel koaksial yang dipergunakan buat jaringan komputer, yaitu :


thick coax (mempunyai diameter lumayan besar) dan
thin coax (mempunyai diameter lebih kecil)
Thick Coaxial Cble (kabel koaksial "gemuk")
Kabel coaxial jenis ini di spesifikasikan berdasarkan standar IEEE 802.3 - 10BASE5, di mana kabel ini mempunyai diameter rata-rata 12 mm. Kabel jenis ini biasa disebut sebagai standart ethernet atau thick ethernet, atau hanya di singkat ThickNet, atau bahkan cuma disebut sebagai yellow cable karena warnanya yang kuning.

Kabel Coaxial (RG-6) ini jika digunakan dalam jaringan mempunyai spesifikasi dan aturan sebagai berikut :


Setiap ujung harus di terminasi dengan terminator 50-ohm (dianjurkan menggunakan terminator yang sudah dirakit, bukan menggunakan satu buah resistor 50 ohm 1 wat, sebab resistor mempunyai disipasi tegangan yang lumayan lebar).
Mksimum 3 segment dengan peralatan terhubung (atached devices) atau berupa populated segments.
Setiap kartu jaringan mempunyai pemancar tambahan (external transceiver).
Setiap segment maksimum berisi 100 perangkat jaringan, termasuk dalam hal repeaters.
Maksimum panjang kabel per segment adalah 1.640feet (atau sekitar 500 meter).
Maksimum jarak antar segment adalah 4.920 feet (atau sekotar 1500 meter).
Setiap segment harus diberi ground.
Jarak maksimum antara tap atau pencabang antara kabelutama ke perangkat (device) adalah 16 feet (sekitar 5 meter).
Jarak minimum antar tap adalah 8 feet ( sekitar 2,5 meter).Thin Coaxial Cable (kabel koaksial "kurus")



Kabel coaxial jenis ini banyak dipergunakan di kalangan radio amatir, terutama untuk tranceiver yang tidak memerlukan output daya yang besar. Jenis yang banyak di gunakan RG-8 atau RG-59 dengan impedansi 75 ohm. Jenis kabel untuk televisi juga termasuk jenis coaxial dengan impedansi 75 ohm.
Namun untuk perangkat jaringan, kabel jenis coaxial yang dipergunakan adalah (RG-58) yang telah memenuhi standar IEEE 802.3 - 10BASE2, dimana diameter rata-rata berkisar 5mm dan biasanya berwarna hitam. Setiap perangkat (device) dihubungkan dengan BNC T-conector. Kabel jenis ini juga di kenal sebagai Thin Ethernetatau ThinNet.


Kabel coaxial jenis ini, misalna jenis RG-58 A/U atau C/U, jika di-implementasikan dengan T-connector dan terminator dalam sebuah jaringan, harus mengikuti aturan sebagai berikut :

Setiap ujung kabel diberi terminatoor 50-ohm.
Panjang maksimal kabel adalah 606.8 feet (186 meter) persegment.
setiap segment maksimum terkoneksi sebanyak 30 perangkat jaringan (devices).
Setiap segment sebaiknya di lengkapi 1 ground.
Panjang minimum antar T-Connector adalah 1,5 feet (0.5 meter).
Maksimum panjang kabel dalam suatu segment adalah 1,818 feet (555 meter).
Setiap segment maksimum mempunyai 30 perangkat terkoneksi.







  Kabel coaxial yang telah di pasangi konektor, terminator dan BNC. T


Model jaringan ethernet BUS
b. Twisted Piar Cable



Selain kabel koaksial, Ethernet juga dapat menggunakan jenis kabel lain, yakni UTP (Unshielded Twisted Pair) dan Shielded Twisted Pair (STP). Kabel UTP atau STP yang biasa digunakan adalah kabel yang terpilin.
Dari 8 buah kabel yang ada pada kabel ini, hanya 4 buah saja yang digunakan untuk mengirim dan menerima data (Ethernet).
Perangkat-perangkat lain yang baerkenaan dengan penggunaan jenis kabel ini adalah konektor RJ-45 dan HUB.




Standar EIA/TIA menjelaskan spesifikasi kabel UTP sebagai aturan dalam instalasi jaringan komputer. EIA/TIA menggunakan istilah kategori untuk membedakan beberapa tipe kabel UTP, kategori untuk twisted pair hingga saat ini, yaitu :

Tipe Kabel UTP
Pemberian kategori 1/2/3/4/5/6/7 merupakan kategori spesifikasi untuk masing-masing kabel tembaga dan juga untuk jack. Masing-masing merupakan seri revisi atas kualitas kabel, kualitas pembungkusan kabel (isolator) dan juga untuk kualitas "belitan" (twist) masing-masing pasang kabel. Selain itu jgua untuk menentukan besaran frekuensi yang bisa lewat pada sarana kabel tersebut, dan juga kualitas isolator sehingga bisa mengurangi efek induksi antarkabel (noise bisa ditekan sedemikian rupa ).
Perlu diperhatikan juga, spesifikasi antara CAT5 dan CAT5 enchanced mempunyai standar industri yang sama, namun CAT5e sudah dilengkapi dengan insulator untuk mengurangi efek induksi atau electromagnetic interference. Kabel CAT5e bisa digunakan untuk menghubungkan network hingga kecepatan 1Gbps.






Ada dua jenis pemasangan kabel UTP yang umum digunakan pada jaringan lokal, ditambah satu jenis pemasangan khusus untuk cisco router, yakni :


Pemasangan lurus (Straight Through Cable),
Pemasangan menyilang (Cross Over Cable), dan
Pemasangan rol/atau melingkar (Roll Over Cable).
Straight Through Cable

Jenis ini biasanya digunakan untuk menghubungkan beberapa unit komputer melalui perantara HUB/Switch yang berfungsi sebagai komsentrator maupun repeater.





Straight Through Cable


Penggunaan kabel UTP model Straight Through pada jaringan lokal biasanya akan membentuk topologi star (bintang) atau tree (pohon) dengan HUB/Switch sebagai pusatnya. Jika sebuah HUB/Switch tidak berfungsi, maka seluruh komputer yang terhubung dengan HUB tersebut tidak dapat saling berhubungan.
Penggunaan HUB harus sesuai dengan kecepatan dari ethernet card yang digunakan pada masing-masing komputer. Karena perbedaan kecepatan pada NIC dan HUB berarti kedua perangkat tersebut tidak dapat saling berkomunikasi secara maksimal.







Pemasangan Straight Through Cables dengan HUB


Cross Over Cable


Berbeda dengan pemasangan kabel lurus (straight through), penggunaan kabel menyilang ini digunakan untuk berkomunikasi antar komputer (langsung tanpa HUB), atau dapat juga digunakan untuk meng-cascade HUB jika di perlukan. Sekarang ini ada beberapa jenis HUB yang dapat di-Cascade tanpa harus menggunakan kabel menyilang (cross over), tetapi juga dapat menggunakan kabel lurus.







Cross Over Cable


Roll-Over Cable


Pada sistem CISCO, ada satu cara lain pemasangan kabel UTP yang digunakan untuk menghubungkan sebuah terminal dan modem ke Cisco router seri 2500 Access Seerver. cara ini disebut dengan Roll-Over. Kabel Roll-Over tersebut sebelumnya terkoneksi dengan DB-25 Adapter.
Anda dapat mengenali sebuah kabel Roll-Over dengan melihat kedua ujung kabel. Warna kabel dari sisi yang satu akan berbalik pada sisi kabel di ujung yang lain. Misalnya kabel putih-orange yang berada pada pin 1 ujung kabel A akan berada pada 3 pin 8 ujung kabel B.







Cara melihat Roll-Over Cable




koneksi Console Terminal








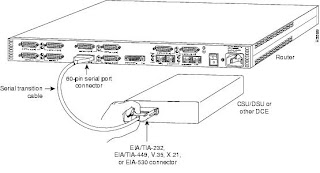

Koneksi dengan Asynchronous serial cable







Asynchronous Serial Interface Breakout Cable Assembly


c. Fiber Optik Cable


Kabel yang memiliki inti serat kaca sebagai saluran untuk menyalurkan sinyal antar terminal sering dipakai sebagai saluran BACKBONE karena kehandalannya yang tinggidibandingkan dengan coaxial cable atau kabel UTP. kabel ini tidak berpengaruh oleh cuaca dan panas.
